皮带称重给煤机的结构解析

皮带称重给煤机是一种往磨煤机或锅炉里连续、均匀运输煤的设备,且输煤量可称量、可控制。在火力发电行业应用较多。给煤机的结构主要有壳体、皮带输送和驱动机构、断煤和堵煤信号机构、称重机构、清理机构、密封空气系统。

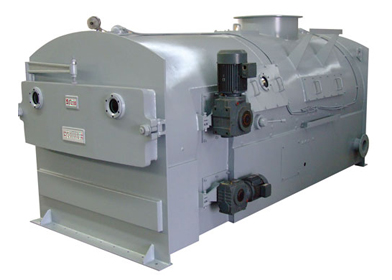

称重给煤机


一、壳体
皮带称重给煤机根据耐压式、封闭式等的不同,所采用的壳体也有所差别。耐压式给煤机的壳体要满足承压要求,全封闭式称重给煤机的壳体采用整体焊接,要满足封闭要求。为便于观察给煤机内部情况,壳体安有观察窗、照明灯等。

二、皮带部分
给煤机的皮带部分主要起运输煤的作用,由皮带、驱动机构等部分构成。

三、称重部分
皮带称重给煤机的称重部分也就是皮带秤,由称重传感器、测速传感器、编码器、托辊、仪表等部分构成,起称重、显示等作用。具体信息可以参考电子皮带秤。

四、清理机构
由于给煤机的使用环境,内部会堆积有粉尘。为保持给煤机的清洁和保证称量的准确性,给煤机有清理机构对粉尘、底部或皮带上的原煤进行清理。清理机构一般由刮板链条、驱动构成。

五、密封空气系统
无论是耐压式还是全封闭式给煤机,壳体都是封闭的。为了防止磨煤机、锅炉内的热风反窜到给煤机内,给煤机配备有密封空气系统。该装置一般会安装在进样口附近,为给煤机提供一个正压风。

以上是对皮带称重给煤机结构的简要介绍。如若还有疑惑或想了解跟多相关信息,欢迎致电400-6919-150或留言,圣能科技真诚为您服务!
