ICS-ST矿用防爆电子皮带秤

ICS-ST矿用防爆电子皮带秤

从每个细节到整体,为您提供安全保障,煤矿井上、井下皆可选择!

防爆类型 隔爆兼本案型
防爆标志 Exd[ib]I Mb
使用环境 煤矿井下
安全标志编号 MAK130086
精度范围 精度0.125-1.0%
产品型号 多种型号可选

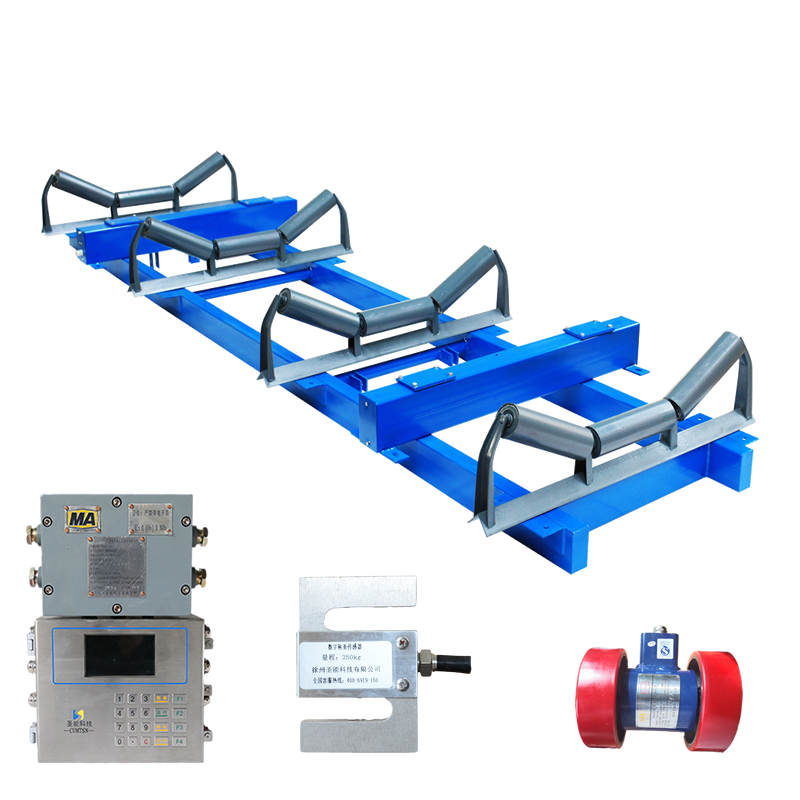

产品结构

PRODUCT FEATURES

ICS系列称重桥架

ICS系列秤架称重装置的主梁采用矩形钢管,这是整个称重桥架具有足够的刚性、较小的自重、外表积灰面积达到最低。坚固的称重桥架,耐冲击,特别适合恶劣条件下工作。

矿用隔爆兼本安型皮带秤主机

新一代sn-cs称重技术,一体集成隔爆电源与本安电路,04不锈钢外壳,4*6矩阵不锈钢键盘,全封闭壳体,拥有超强的防水防尘性能和防爆能力,能够有效抵御煤矿井下恶劣环境对称重精度的影响。

GZD0.5矿用本安型称重传感器

该称重传感器为矿用本质安全型,专为防爆皮带秤研发设计,采用防爆密封技术,有效抵御煤矿井下瓦斯、煤尘、工业锈蚀等恶劣条件的影响;

BQH5矿用本安型编码器

BQH5矿用本安型编码器专门针对煤矿井下工作需要而设计,可用于有甲烷、煤尘爆炸等易燃易爆的场合。测速传感器外观具备独家新型设计专利,内核使用进口欧姆龙编码器,速度信号准确可靠,抗干扰能力强。

产品介绍

FOUR STRUCTURAL COMPONENTS
01

产品介绍

  • 【应用范围】: 煤矿井下存在爆炸性气体、粉尘等防爆要求较高的危险场合。
  • 【主要功能】: 实时产量监控,生成报表,班次精确结算,成本核算,实时视频监控,自动报警等。
  • 【权威认证】: 计量认证,煤安认证,防爆认证,软件著作权,实用新型专利等。
  • 【精度范围】: 计量精度0.125-1.0%,可根据实际需要配置。
  • 【产品组成】: 矿用隔爆兼本安型皮带秤主机、矿用本安型称重传感器、BQH5本安型编码器、 一般兼矿用本安型信息传输接口、皮带秤秤架、校验装置及《煤矿产量远程监控系统》软件。
| 产品参数
型 号 精度(%) 称重范围(t/h) 皮带机倾斜 称重传感器(只) 称重托辊(/组)
ICS-14A ±0.125 1-6000 ≤6° 4 4
ICS-17A ±0.25 1-6000 ≤17° 2 4
ICS-17B ±0.25 1-6000 ≤17° 2 2
ICS-20A ±0.5 1-4000 ≤17° 1 2
ICS-20B ±1.0 1-4000 ≤17° 2 1
ICS-30A ±0.25 1-4000 ≤17° 2 1
02

皮带秤工作原理

  • 称重桥架一般安装于输送架之上,物料作用一般在托辊之上,我们通过杠杆原理,将托辊将重量传递给称重传感器,传感器生成正比于物料重量的电压信号;
  • 那么速度传感器直接连接在大直径测速滚筒上,当滚筒带动皮带旋转时,测速传感器将会产生一系列正比于速度的脉冲信号,这些信号传递给仪表,
  • 经过积分计算,得出瞬时的物料质量,进过不断地累积计算,从而得出整个皮带上的物料质量,做到精确的动态称重,最后显示到仪表之上。
03

适用范围

  • 适用所有物料的散料计量称重,如建材、冶金、化工、饲料、能源、贸易、运输、农业等行业。
  • 适用于煤矿井下、电厂、冶金车间、建材、化工厂、港口和码头等各种环境。
  • 块状:煤炭 | 砂石骨料 | 矿石 | 有色金属 颗粒:肥料 | 饲料 | 石英砂 | 粮食 粉料:水泥 | 粉煤灰 | 石灰粉 | 铁矿粉 片状:秸秆 | 碎木片 | 玻璃纤维 其他:污泥 | 黏土 | 炼油渣 | 高温熟料等各种物料。

全国免费咨询热线:

400-6919-150

在线咨询

项目案例

PROJECT CASES

天地科技防爆电子皮带秤案例

天地矿业新建大型煤矿,煤矿井口出料计量精度要求高,实际工况倾斜角较大,设备安装环境复杂,计量人员也增多,成本较高,工作效率低下,数据易出错。 计量过程多,涉及部门也多,管理差,企业领导、职能部门无法实时掌握生产和销售情况,造成决策不准确、不及时。

MORE+

唐山德顺选煤厂皮带秤案例

企业称重涉及到原料采购称重、成品销售时称重,称重种类多、流程也比较复杂,计量人员也增多,成本较高,工作效率低下,数据易出错。 计量过程多,涉及部门也多,管理差,企业领导、职能部门无法实时掌握生产和销售情况,造成决策不准确、不及时。

MORE+

吉林热电厂皮带秤案例

企业称重涉及到原料采购称重、成品销售时称重,称重种类多、流程也比较复杂,计量人员也增多,成本较高,工作效率低下,数据易出错。 计量过程多,涉及部门也多,管理差,企业领导、职能部门无法实时掌握生产和销售情况,造成决策不准确、不及时。

MORE+

宜春金地锂业配料皮案例

企业称重涉及到原料采购称重、成品销售时称重,称重种类多、流程也比较复杂,计量人员也增多,成本较高,工作效率低下,数据易出错。 计量过程多,涉及部门也多,管理差,企业领导、职能部门无法实时掌握生产和销售情况,造成决策不准确、不及时。

MORE+

解决方案流程 SOLUTION PROCESS

了解沟通
上门考察
方案定制
指导安装
售后跟踪
