高精度电子皮带秤的结构都有何特点？

在火力发电、矿山、港口、建材、钢铁等涉及大宗散料连续输送的工业领域，精确掌握物料流量是成本核算、工艺控制、能源管理和贸易结算的核心基础。作为动态连续称重的关键设备，高精度电子皮带秤以其精妙的结构设计和智能化运行能力，承担着这一至关重要的使命。它已从早期简单的机械杠杆装置，演变为融合精密传感、智能算法和坚固结构的复杂系统。

一、高精度基础：颠覆传统的称重框架设计

普通皮带秤的精度瓶颈往往在于其支撑结构。高精度秤架彻底摒弃了传统的单点或多杠杆结构，采用更先进、更稳固的设计理念：

1.直接承重式传感器集成：

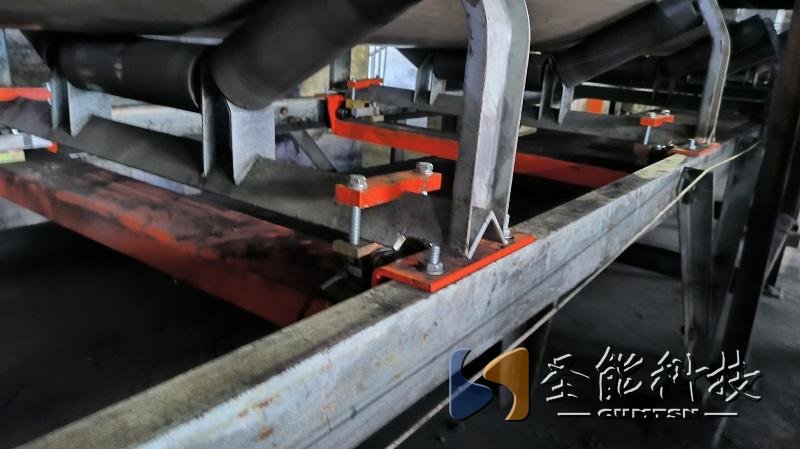

● 核心革新： 称重传感器直接安装在称重托辊下方或与秤架主体刚性连接，完全消除了冗长的机械杠杆传递链。

● 优势：

·灵敏度倍增： 物料重量几乎无损耗地直接作用于传感器，显著提升微小重量变化的检测能力。

·误差锐减： 彻底规避了杠杆支点摩擦、变形、磨损带来的系统误差，长期稳定性极大提高。

·结构简化： 减少活动部件，降低维护需求，提高系统可靠性。

2.悬浮式/全悬浮式秤架：

● 设计精髓： 整个称重区域（通常包含1组至多组称重托辊及其支撑结构）作为一个整体模块，仅通过高精度称重传感器“悬浮”支撑在坚固的主梁框架上。该主梁框架独立于皮带机机架，并与之稳固连接。

● 高精度体现：

·优异抗侧向力： 有效抵抗皮带跑偏、物料冲击产生的侧向力，确保传感器仅感受垂直方向的载荷。

·消除皮带张力影响： 精心设计的几何结构和传感器布置，能最大程度抵消皮带张力变化对称重结果的影响。

·整体刚性极高： 主梁和秤体结构异常坚固，抵抗变形能力强，保证计量段的几何稳定性和重复性。

3.矩阵式/多托辊秤架：

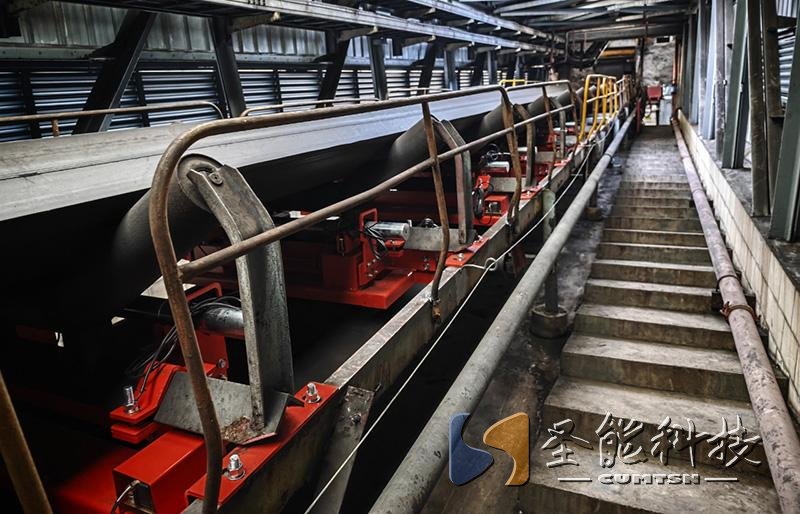

● 原理优势： 采用4组或更多组称重托辊构成一个较长的计量段（如4托辊、6托辊甚至8托辊）。

● 精度保障：

·平均效应： 长计量段能有效平滑皮带不均匀性、物料波动、托辊偏心或不规则带来的瞬时误差，显著提高测量结果的代表性和稳定性。

·降低对单点精度的依赖： 即使个别托辊状态稍差，整体影响也被大幅稀释。

·更接近静态称重： 较长的物料“称重时间”更接近静态称重的条件。

二、感知核心：高灵敏与高稳定性的传感组合

1.精密称重传感器：

● 应变计技术： 采用高性能、高灵敏、高抗干扰数字称重传感器，具有极低的温度漂移和蠕变特性。

● 高等级防护： IP65或更高防护等级，确保在粉尘、潮湿甚至冲洗环境下长期稳定工作。

● 冗余设计： 关键应用常采用双传感器（如每个称重托辊组对应两个传感器），互为备份并用于数据互验，提升系统可靠性和诊断能力。

2.高分辨率、高精度速度传感器：

● 非接触式测量： 直接测量皮带或从动滚筒的线速度，避免打滑误差。

● 高分辨率： 脉冲频率高，能精确捕捉皮带的微小位移变化。

● 坚固耐用： 适应恶劣工业环境，抗振动、抗污染能力强。

3.智能称重仪表（二次仪表）：

● 高速高精度ADC： 高精度皮带秤仪表多采用24位或更高精度的模数转换器，以高速率采集传感器信号，捕捉细微变化。

● 强大运算核心： 高性能处理器实时执行复杂的滤波算法（如数字FIR/IIR滤波）、速度补偿、非线性校正等。

● 先进算法： 包含自动零点/间隔跟踪、皮带张力补偿、在线诊断等智能算法。

● 丰富接口： 支持多种通讯协议（Modbus, Profibus, Ethernet/IP等），无缝集成到DCS或SCADA系统。

高精度电子皮带秤卓越性能的背后，是直接承重/悬浮式秤架对传统结构的革新，是矩阵式多托辊设计对误差的平均智慧，是超强刚性主梁和精密托辊构筑的物理基石，是高等级传感器与智能仪表的完美融合。
