大倾角带式输送机适配哪种皮带秤？安装条件与秤型解析

在矿山、冶金、电力、建材等行业，因场地、输送距离等原因，经常会有大倾角带式输送机。然而，输送机倾斜角度越大，对配套电子皮带秤的挑战也越严峻。倾角过大会导致物料下滑、皮带张力波动加剧、偏载严重等问题，常规皮带秤难以保证计量精度。那么，大倾角带式输送机究竟该适配哪种皮带秤？安装时又需要注意哪些条件？

一、大倾角为何会成为皮带秤的“精度杀手”

要理解选型逻辑，首先得弄清倾角对称重精度的影响机制。当皮带输送机水平安装时，称重传感器所受的力为物料的实际重力；而当输送机具有一定倾角α时，传感器所受的力变为F1 = F2 × cosα。这意味着倾角越大，传感器实际感受到的力就越小，计量误差也由此产生，且倾角越大，误差越大。

对于贸易结算或精准配料等场合，这样的误差显然是无法接受的。此外，大倾角还会加剧物料在皮带上的滑动、皮带跑偏和抖动，进一步干扰称重精度。因此，为大倾角输送机选配皮带秤，绝不是随便挑一款就能用的。

二、不同倾角范围，适配不同秤型

根据行业通行标准和实际应用经验，皮带秤的选型应首先依据输送机的倾斜角度来确定。

倾角≤6°：倾角不属于大倾角，各秤架结构的皮带秤都可满足计量需求，只是所达到计量精度不同。

倾角在6°~17°之间： 整体悬浮秤架不适用较大倾角带式输送机，若非要求高精度场合，ICS-17A型电子皮带秤是成熟可靠的选择。该秤架为双杠杆结构，配置四组托辊和两只拉式传感器，称重区域广，能够有效克服偏载对精度的影响，计量精度可达±0.5%。若要求精度更高（如±0.25%），可选择单点悬浮组合称重单元结构，每个单元搭载4只高精度称重传感器，形成多点计量系统。

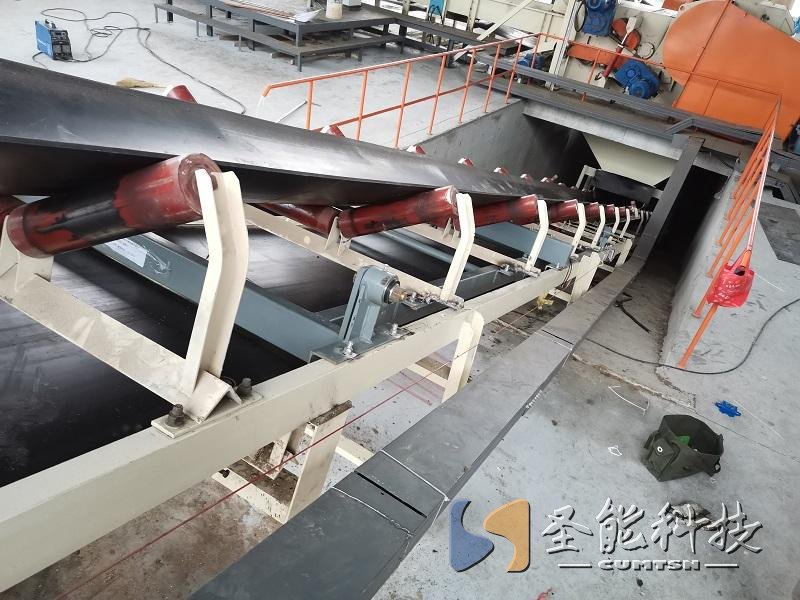

倾角超过17°： 此时常规的杠杆式秤架已难以保证精度，行业内公认的最佳解决方案是采用单点悬浮组合称重单元式结构。这类秤架摒弃了传统的杠杆传力机构，让称重传感器直接承重，极大地减少了力传递环节的失真。多组称重单元沿皮带均匀分布，可有效平均由大倾角带来的皮带张力剧烈波动和物料下滑的影响。更先进的矩阵式或阵列式皮带秤，通过“多点测量取平均”的工作原理，结合智能补偿算法，能够将计量精度稳定在±0.2%~±0.5%。

三、大倾角安装的核心条件与注意事项

选对了秤型只是第一步，正确的安装同样决定着皮带秤能否发挥应有性能。

1. 倾角上限与标准要求。 根据GB/T7721-2001标准，对于ICS系列皮带秤，输送机倾斜角一般不能超过18°。在实际应用中，皮带输送机的倾角也不宜过大，一般建议控制在20°以内，以避免物料在皮带上产生滚动造成较大误差。

2. 安装位置的选择。 皮带秤应安装在输送机张力和张力变化最小的位置，通常建议靠近输送机尾部。称重托辊应距落料点不小于6米，同时距尾部导料栏板不得少于五个托辊间距，以减少导料栏板及栏板内物料的影响。如果输送机同时存在倾斜段和水平段，应优先选择在水平段安装秤架。

3. 避开曲线段与振动源。 秤架应安装在输送机的直线段，避免设置在凸形曲线段或凹形曲线段附近。同时，应远离大型设备振动源，因为振动会对称重传感器信号产生严重干扰。

4. 倾角补偿技术的应用。 对于倾角较大或倾角可能发生变化的输送机，建议配置倾角传感器进行实时补偿。角度补偿器通常安装在接线盒内，距皮带秤1.5米以内，外壳须与输送机纵梁平行安装。通过角度补偿，可以实时修正倾角变化对称重结果的影响，确保计量精度长期稳定。

只要选对适配的皮带秤型式，严格落实安装规范，大倾角带式输送机完全可以实现稳定可靠的精准计量，为散料生产的精细化管理提供准确的数据支撑。
